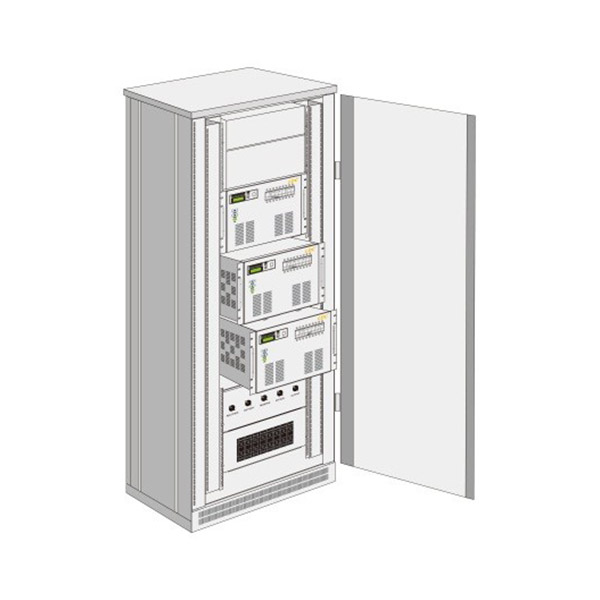

MPR系列輸變電專用模塊化并冗余UPS

全部分類



單相220V/230V/240V,三相380V/400V/415V

輸入電壓范圍

輸入功率因數

全部分類







MPR系列輸變電專用模塊化并冗余UPS

所屬分類：工業級不間斷電源（UPS）

主要產品與服務包括：工業級不間斷電源、準核級不間斷電源、工業級應急電源、智慧型蓄能電池系統以及相關配套產品與服務等。通過近二十年的努力，公司目前已在電力行業、石油化工、煤化工等傳統能源市場、工業UPS領域位居首位。產品已出口十余個國家和地區。

聯系方式:
青島艾迪森科技股份有限公司 電話：0532-87882666 / 0532-87883999 / 0532-87980999 /
郵箱：ldcups@vip.163.com
地址：青島市萊西市姜山精密機械制造產業園內

意向提交

描述

———— 產品特點 ————

此系列產品是按工業級標準設計的工業級產品；
采用“即插即用”的模塊化設計；
基于LDC自主知識產權的逆變器磁并聯專利技術，實現了無限臺并聯冗余運行；
選擇配置電源設備生命周期管理系統，可實現對設備的故障檢測、故障自動維護以及壽命預測。
該系列產品僅為三進單出機型。
單機系統可組成無限大容量，
單相UPS功率模塊容量：2、3、5、6、7.5、10KVA，直流220V；或1.5、2、3、4、5KVA直流110V，

———— 應用行業 ————

核電廠智能變電站

石油&天然氣智能變電站

石化智能變電站

煤化工工業智能變電站

化工工業智能變電站

其它工業應用

———— MPR模塊優勢 ————

針對中國電網環境的專業設計

輸入輸出雙隔離變壓器設計，輸入、

直流、輸出三端完全電氣隔離，過

載能力、抗干擾能力極強

采用工業級標準設計與制造，大幅提高

了系統的可靠性

兩段式鎖相回路自動跟蹤與發電機完全

兼容

特殊五段過載保護，更適用于各種類型

的負載

完善的保護功能：過載、過溫、輸出

短路、電池低電壓、電池高電壓、模塊

皆能自動退出并聯系統

國際標準通訊協議和接口：MODBUS與

RS485

———— 技術特性 ————

每個模塊容量為2、3、5、6、7.5、10KVA（直流220V）、1.5、2、3、4、

5KVA（直流220V）可直接無限并聯

每個模塊的直流輸入電壓：96、110、

192、220V或按用戶要求定制

系統可接受兩路不同的交流電源輸入：

工作電源、旁路電源

可作N+1冗余運行，或增容運行

提供RS232接口，隨機攜帶開放的通訊

協議及監控軟件?？蛇x擇RS485接口，

可提供標準協議，如MODBUS等

逆變異常、旁路異常、電池異常、市電

異常、過載、綜合故障、市電模式、直

流模式、旁路模式，亦可選擇其他接點

類型

提供大屏幕LCD中文液晶顯示

———— 性能特點 ————

01.

模塊組合化

以1.5-6KVA功率模塊為一單元可直接無限并聯

02.

靈活性

可以根據實際需要，靈活的增加或減少UPS容量

03.

冗余性

可根據實際需要做N+X冗余，最大限度的提高系統可靠性

04.

熱備份拔插功能

任何情況下無須關閉UPS就可以輕松更換模塊，即使在電池供電時或維修、保養以及容量升級也能不間斷保護您的設備。

05.

可靠性

任何單點故障不會影響整機運行

06.

擴容問題

可以根據用戶的實際需求，靈活的擴容

07.

維修性問題

用戶自行即可維修，無須專業技術人員

———— 產品原理框圖 ————

非充電型系統原理

充電型系統原理圖

———— 產品參數表 ————

額定輸出功率	2~3KVA	4~6KVA	7~10KVA
輸出功率因數	0.8
技術類型	在線式雙變換
設計技術	輸入、輸出隔離變壓器設計、多CPU冗余設計
結構	模塊化、可并聯
并機設置	共擔負載，冗余并機技術
冗余n+1	標準并聯數量為8臺，可按用戶要求增加并機數量
擴容	按用戶用電需求增加
雙轉換AC.AC效率	85%
100%負載時的噪音	50dBA
UPS環境溫度	-30~+40℃
存儲溫度	-30~+70℃
散熱	強制風冷，風扇散熱
相對溫度	﹤95%（非凝露）
標準	EN50091，第1,2,3部分
維修	從正面進行維修工作
定位	后部空間最少要留10cm
輸入輸出電纜線	端子排連接，下進線
干接點	有多路干接點可供自動化使用
智能接口	用于網絡管理及監控
UPS模塊重量	50kg	90kg	110~150kg
UPS功率模塊尺寸	483x178x530mm(4U含托盤高度）	483x356x530mm(8U含托盤高度）	483x534x530mm(12U含托盤高度）
	583x178x430mm(4U含托盤高度）	583x356x430mm(8U含托盤高度）	583x534x430mm(12U含托盤高度）

———— 整流器參數 ————

———— 逆變器參數 ————

額定輸出功率	2~3KVA	4~6KVA	7~10KVA
額定輸出電壓	單相220V/230V/240V
輸出功率因數	0.8

———— 輸出電壓范圍 ————

靜態	+/-1%
-負載躍變(0-100%,100-0%)	+/-5%
-線性負載失真度	+/-2%
-非線性負載失真度	+/-3%(符合EN50091-1)
負載躍變(0-100%,100-0%)后的恢復時間	20msec
輸出波形	正弦波
輸出頻率	50或60Hz

———— 輸出頻率范圍 ————

———— 直流參數 ————

電池電壓	96/110/192/220VDC
電壓范圍	+/-20%

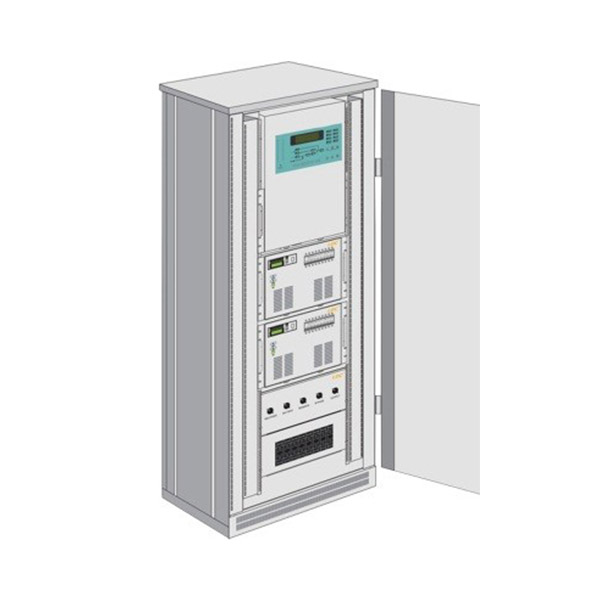

———— 配置機柜規格 ————

標準機柜	MPRC168	MPRC186	MPRC268	MPRC286	MPRC386	MPRC386
機柜允許配置	6個4U或3個8U功率模塊		3個8U或6個4U功率模塊		4個8U或8個4U功率模塊
	1套手動旁路開關		1套手動旁路開關		1套手動旁路開關
	1套標準8路交流輸出		1套標準8路交流輸出		無交流配電輸出
機柜標準配置	柜體，輸入隔離變壓器（可選），接線端子排，模塊拔插端子，散熱風機等。
最大電力等級	18KVA/14.4KW		18KVA/14.4KW		24KVA/19.2KW
尺寸（MM）寬x高x深	600x1800x800		600x2000x800	800x2000x600	600x2260x800	800x2260x600
重量（kg）	100		120		140
