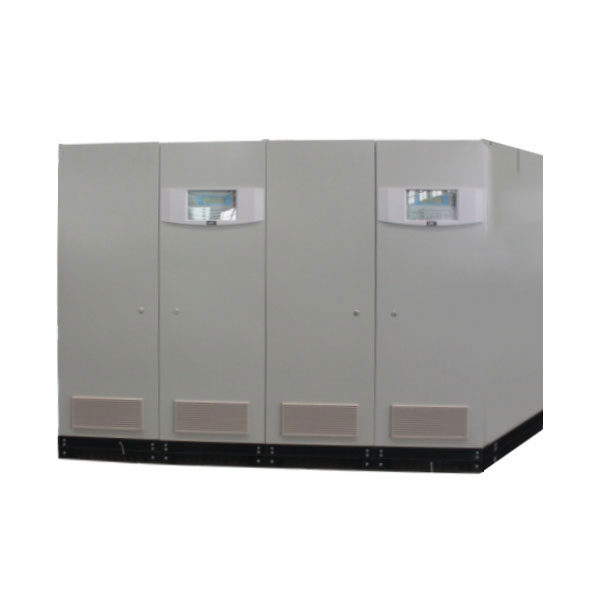

SDP系列工業級UPS

工業電源產品

全部分類



新能源產品

全部分類







SDP系列工業級UPS

所屬分類：工業級不間斷電源（UPS）

主要產品與服務包括：工業級不間斷電源、準核級不間斷電源、工業級應急電源、智慧型蓄能電池系統以及相關配套產品與服務等。通過近二十年的努力，公司目前已在電力行業、石油化工、煤化工等傳統能源市場、工業UPS領域位居首位。產品已出口十余個國家和地區。

聯系方式:
青島艾迪森科技股份有限公司 電話：0532-87882666 / 0532-87883999 / 0532-87980999 /
郵箱：ldcups@vip.163.com
地址：青島市萊西市姜山精密機械制造產業園內

意向提交

描述

———— 產品特點 ————

此系列產品是按工業級標準設計的工業級產品；
采用“即插即用”的模塊化設計；
基于美國LDC自主知識產權的逆變器磁并聯專利技術，實現了無限臺并聯冗余運行；
選擇配置電源設備生命周期管理系統，可實現對設備的故障檢測、故障自動維護以及壽命預測。
該系列產品分為三進單出和三進三出兩款機型。
單機系統容量最大可到2.5MVA，
單相UPS功率模塊容量：10K、20KVA、30KVA、40KVA、60KVA、100KVA、125K、200K、250KVA，
三相UPS功率模塊容量：10K、20K、30K、40K、60K、100K、125K、200K、250KVA。

———— 應用行業 ————

主要應用于分布式供電的生產線現場以及集中式供電的DCS控制系統、通訊系統、監控系統、網絡管理中心等需要提供高可靠的不間斷供電的重要設備及場合。

煤化工

石油&天然氣（陸上，海上平臺，管道，精煉，浮式生產儲油）

石化（陸上，海上平臺，管道，精煉，浮式生產儲油）

核發電、光熱發電、氫能等新能源

新材料,半導體等戰略新興行業

其它工業應用

———— 技術特性 ————

整流器采用12脈沖、18脈沖或24脈沖SCR整流、逆變器采用IGBT逆變

32位DSP全數字控制技術

可通過軟件程式進行參數控制與設定

ABM快速充電設計，可通過面板設定

高達0.90的輸入功率因數

多臺無限并聯冗余系統

極高的整機效率

低于7%的輸入電流畸變

國際標準通訊協議

———— 性能特點 ————

01.

全模塊化設計

“即插即用”模塊化設計（分為SDP系列和MDP系列），整流單元，逆變單元，隔離二極管集成在一個模塊上，可方便進行拔插，可大幅度的縮短保養時間。

02.

全冗余設計

多個功率模塊并聯運行，行成N+1冗余；控制電源、主控板之微處理器，散熱風機全部采用雙套冗余設計，熱電單點故障不會影響整機運行；輸出電壓的控制采用1+1冗余的閉環控制，保證即使有一路反饋失靈，也不會產生高壓輸出，燒毀負載。

03.

多種語言液晶顯示（中文、英文、俄文、西班牙文）

大屏幕LCD液晶顯示，UPS監控軟件，采用多種語言顯示，操作簡單明了，操作無語言障礙，一學就會。

04.

全數字化控制

使用DSP及IGBT等控制開關組件：系統穩定及提高機械效率。

05.

智能并聯熱備份

無需并機板，只需一根通訊線，多臺主機即可并聯冗余運行：多臺并聯主機之間通訊線環形設計，形成閉環，即使有一根斷開，也不影響多級并聯運行.

06.

人性化的操控設計

無程序式的操控限制，操作簡單，不同于其他品牌的UPS有嚴格的操作程序限制.

07.

超寬輸入電壓

在滿載的情況下，輸入電壓非常寬300VAC-520VAC,在大多數UPS要靠電池放電才能保證輸出電壓穩定的情況下，他們還能夠按正常的方式運行。

08.

散熱風扇智能檢測和控制轉速

任何風扇的故障都可以在UPS面板或通過RS232接口監控到，風扇轉速能依負載狀況自動調整，延長風扇的使用壽命，減少噪聲。

09.

靜態開關切換時間極短，為無擾動切換

采用32位DSP數字控制技術，及電流型檢測方式，將切換時間將為0.

10.

資料記錄能力

每一個不正常狀況發生的資料及時間都會儲存在UPS里，因此用戶能夠清楚了解UPS發生的任何狀況，即使在沒有電源的情況下，儲存在UPS里的資料也不會被清掉.

11.

遠程診斷與測試

通過Internet可遠程多UPS進行診斷與測試，保證您的系統時刻處于最可靠運行。

12.

智能通訊接口

一個RS232,四個RS485，以及標準通訊協議，組成智能監控系統。同時接駁SNMP裝置，實現遠程網絡管理.20多對無源干接點，可任意選擇使用。

———— 產品原理框圖 ————

工業級三進單出SDP系統原理框圖

工業級三進三出SDP系統原理框

———— 產品參數表 ————

型號		SDP	SDP	SDP	SDP	SDP	SDP	SDP
		10 15 20 30 40	50 60 80	100 120 160 200	250~300	350~ 400	450~ 500	600~1080
UPS類型		雙隔離、雙變換在線式
效率		>92%
UPS環境溫度		-30~+50℃(溫度范圍內根據個國家的環境不同訂制）
UPS儲存溫度		-30~+70℃
相對濕度		＜95%(非凝露)
高度		＜2000m(海平面以上)
高度＞1500時功率降低		7%/km
通風方式		1+1冗余風機,強制風冷,上下送風
噪音		<60dBA			<80dBA
輸入輸出電纜連接		底部或者頂部（可選）
通訊接口		RS232(1個)/RS485(4個)/干接點(1組15對),（SNMP可選）
規范	CE、EN50091-1,2	符合
	FCC CLASS A	符合
保護電路	短路保護	整流器/備用電源/旁路開關
	雷擊保護	MOV
	EMC保護	輸入＆輸出
	隔離	輸入/輸出/旁路全隔離

———— 整流器參數表 ————

橋式整流器	三相6脈沖可控整流	三相12脈沖可控整流	三相18脈沖可控整流	三相24脈沖可控整流	三相30脈沖可控整流	可訂制大于36脈沖
輸入隔離變壓器	標準配置
額定輸入電壓(VAC)	3*190V/200V/208V/220V/230V/380V/400V/440V/460V/480V/500V/525V/600V/660V/690V
輸入電壓范圍	-40%+35%
輸入頻率	50/60Hz±10%
輸入功率因數	＞0.9		＞0.95		＞0.98
DC輸出電壓	110VDC/216VDC/360VDC/384VDC
DC輸出電壓精度(負載0~100%變化)	110VDC/216VDC/360VDC/384VDC±1%
效率	99%

———— 逆變器參數表 ————

橋式逆變器		IGBT DSP控制的逆變器
輸出隔離變壓器		標準配置
直流輸入范圍		110VDC/216VDC/360VDC/384VDC±25%
額定輸出電壓		單相：110V/115V/120V/127V/130V/220V/230V//240V/254V/265V/277V/288V/300V/345V/380V/400V 三相（線電壓）：190V/200V/208V/220V/230V/380V/400V/415V/440V/460V/480V/500V/525V/600V/660V/690V
輸出相數		單相，三相
輸出功率因數		0.8
輸出頻率		50/60Hz±0.1%
輸出電壓穩定性	靜態	±1%
	動態 (0~100%~0)	±3%
	輸出電壓恢復時間	階梯負載后,1毫秒內恢復至±2%
過載容量		125%為10min,150%為1min
短路特性		短路保護,限流于3倍額定電流,100ms
輸出波形		正弦波
輸出波形失真	線性負載	＜2%
	非線性負載(峰值因數3:1)	＜5%
峰值因數		3:1（可定制＞3:1的峰值因數）
效率		＞93.5%
直流冷啟動		可以

———— 旁路參數表 ————

自動靜態開關		晶閘管SCR,（可選擇冗余設計）
額定電壓		220V/230V/240V/380V/400V/415V±20% (可設定)
額定頻率		50/60Hz±5% (可設定)
靜態旁路轉換時間		0ms
逆變器轉靜態旁路		測試逆變器,逆變器故障,逆變器輸入電壓過量,逆變器輸出電壓過量
過載容量	1.5	30min
	10	1min

———— 機械參數表 ————

型號	SDP	SDP	SDP	SDP	SDP	SDP	SDP	SDP	SDP
	10 15 20 30	40 50	60 80	100 120	160 200	250~300	350~ 400	450~ 500	600~1080
防護等級	IP20,IP21,IP30,IP32,IP40,IP42可選，其他可訂制
W	600	800	1200	1800	2400	3000	4800	6000	可訂制
D	800
H1	1800(IP20、IP30、IP40)
H2	2000(IP21、IP32、IP42)
重量(kg)	700~1000		1100-2000	2500-3000		3500-4000	4500-5000	5500-6000	＞6000
